[Starejši] - Izdelava mrežnega kabla

Na tokratni delavnici smo se ukvarjali z ožičenjem naše nove telekomunikacijske omare in naredili vsak svoj UTP oziroma mrežni kabel - naučili smo se ustrezno olupiti in pripraviti mrežni kabel za pričvrstitev v letev z UTP vtičnicami ter izdelali vsak svoj mrežni kabel tako, da smo obe starni ustrezno pripravili - olupili, razporedili žičke, jih vstavili v konektor in ga s posebnimi klešči zaključili s stiskom.

Spoznali smo, da ni čisto vseeno v kakšnem zaporedju žičke vstavimo v konektor (ali na vtičnico), da obstajajo določeni dogovorjeni standardi vezav in sicer:

Po dogovoru A (kjer začnemo z zelenimi žičkami) oziroma po dogovoru B (kjer začnemo z oranžnimi žičkami) - dogovorili smo se, da bomo naše UTP kable naredili po dogovoru B.

Več o tem si lahko preberemo: https://wiringdiagram.2bitboer.com/utp-wiring-diagram/ oziroma https://en.wikipedia.org/wiki/Ethernet_over_twisted_pair

Spoznali smo tudi, da imamo različne oblike UTP kablov v smislu da imajo določeni tudi dodatno zaščito, ki komunikacijo ščiti pred zunanjimi motnjami (elektro-magnetnih valovanj, tudi pred fizičnimi poškodbami kablov (ti se lahko zgodijo pri vleki kablov na daljše razdalje (po objektih ali ceveh ...), kable lahko napadejo tudi kakšne živali - glodalci (miši ...).

14 korakov za pričvrstitev koenktorja na UTP kabel:

Kabel najprej odrežemo ...

... nato nekaj centimetrov od konca ...

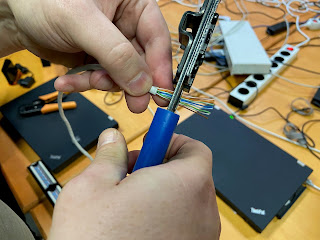

... s posebnim orodjem ali nožem rahlo prerežemo prvo plast izolacije ...

... ko je izolacija prerezana jo potegnemo v smeri konca kabla tako, da ostanejo ...

... zgolj signalne žičke ...

... žičke lepo poravnamo in razporedimo po enem od dogovorjenih načinov (A in B standard) ...

... ko so žičke razporejene jih skrajšamo tako, da ko jih porinemo v konektor izolacija pride do približno prve tretine konektorja ...

... ko so žičke skrajšanje je čas, da jih porinemo v konektor ...

... ko jih porinemo v konektor bodimo pozorni, da vsaka žička pade na pravo mesto in ohrani zaporedje barv (po dogovorjenem standardu) ...

... preverimo tudi, da so vse žičke prišle čisto do konca konektorja - na sprednji strani konektorja jih morete jasno videti ...

... konektor pazljivo vstavimo v orodje - klešče za stiskanje - še zadnjič preverimo, da žičke kabla vidimo in nato ...

... močno vendar z občutkom stisnemo klešče ...

... ko konektor poberemo iz orodja (klešč) preverimo s strani, da so se kovinski elementi "zažrli" v žičko (če so se v prvo so se najverjetneje v vse) ...

... še enkrat preverimo sprednjo stran ...

... kabel je pripravljen! :)
